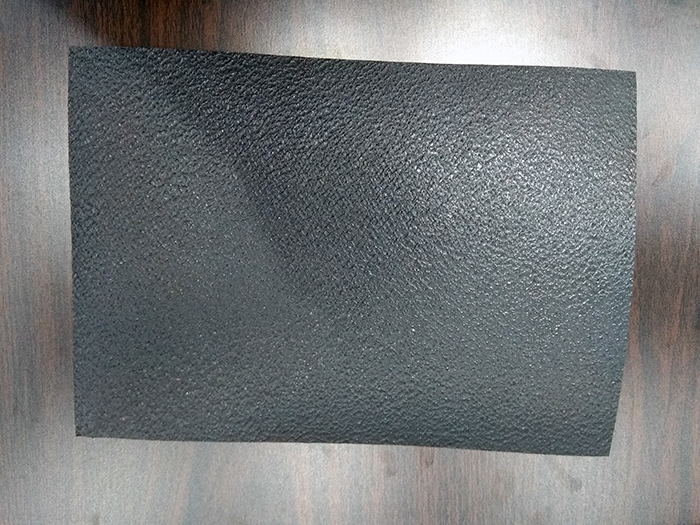

規(guī)格
厚度0.15-3.0mm,幅寬4-8m（常用6m、8m,方便運輸）,
卷長50-200m(長度根據(jù)工程設(shè)計和客戶要求)。
指標(biāo)
| 序號 | 項目 | 指標(biāo) | ||||||
| 厚度mm | 0.75 | 1.00 | 1.25 | 1.50 | 2.00 | 2.50 | 3.00 | |
| 1 | 密度 g/cm2 | ≥0.940 | ||||||
| 2 | 毛糙高度 mm | ≥0.25 | ||||||
| 3 | 拉伸屈服強(qiáng)度（縱、橫向）N/mm | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| 4 | 拉伸斷裂強(qiáng)度（縱、橫向）N/mm | ≥8 | ≥10 | ≥13 | ≥16 | ≥21 | ≥26 | ≥32 |
| 5 | 屈服伸長率（縱、橫向）% | ≥12 | ||||||
| 6 | 斷裂伸長率（縱、橫向）% | ≥100 | ||||||
| 7 | 直角撕裂負(fù)荷（縱、橫向）N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| 8 | 抗穿刺強(qiáng)度 N | ≥200 | ≥270 | ≥335 | ≥400 | ≥535 | ≥670 | ≥800 |
| 9 | 拉伸負(fù)荷應(yīng)力開裂（切口恒載拉伸法） | ≥300 | ||||||
| 10 | 碳黑含量% | 2.0~3.0 | ||||||
| 11 | 碳黑分散性 | 10個數(shù)據(jù)中3級不多于1個，4級、5級不允許 | ||||||
| 12 | 氧化誘導(dǎo)時間（OIT）min | 常壓氧化誘導(dǎo)時間≥100 | ||||||
| 高壓氧化誘導(dǎo)時間≥400 | ||||||||
| 13 | 85℃熱老化（90d后常壓OIT保留率）% | ≥55 | ||||||
| 14 | 抗紫外線（紫外線照射1600h后OIT保留率）% | ≥50 | ||||||
特點
-
柔韌性好,具有很高的防滲系數(shù);
-
耐熱耐寒性好,使用環(huán)境溫度范圍廣（-70℃-110℃）
-
化學(xué)穩(wěn)定性好,抗強(qiáng)酸堿,防腐蝕性能強(qiáng);
-
具有很強(qiáng)的耐候性,抗老化性能優(yōu)異
-
抗拉強(qiáng)度及斷裂延伸率指標(biāo)高,應(yīng)變力強(qiáng),能夠在各種不同的惡劣地質(zhì)與氣候條件下使用,特別適用于地質(zhì)不均勻沉降的地段工程。
用途
廣泛使用在生活垃圾填埋場防滲，固廢填埋防滲，污水處理廠防滲，人工湖防滲，尾礦處理等防滲工程，集約化,工廠化養(yǎng)殖池、魚塘,蝦池的內(nèi)襯、海參圈護(hù)坡等
施工方法
HDPE土工膜的鋪設(shè)
-
鋪設(shè)HDPE土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。
-
2. HDPE膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細(xì)記錄在專用表格上。
-
鋪設(shè)HDPE土工膜時應(yīng)力求焊縫，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容易保證質(zhì)量。
-
膜與膜之間接縫的搭接寬度一般不小于10cm，通常使焊縫排列方向平行于坡度，即沿坡度方向排列。
-
通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。
-
HDPE土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。
-
HDPE土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對HDPE膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
