規格
克重3500g-6000g/m2,幅寬2m、3m、6m（常用6m）
卷長30-50m(長度根據工程設計和客戶要求)。

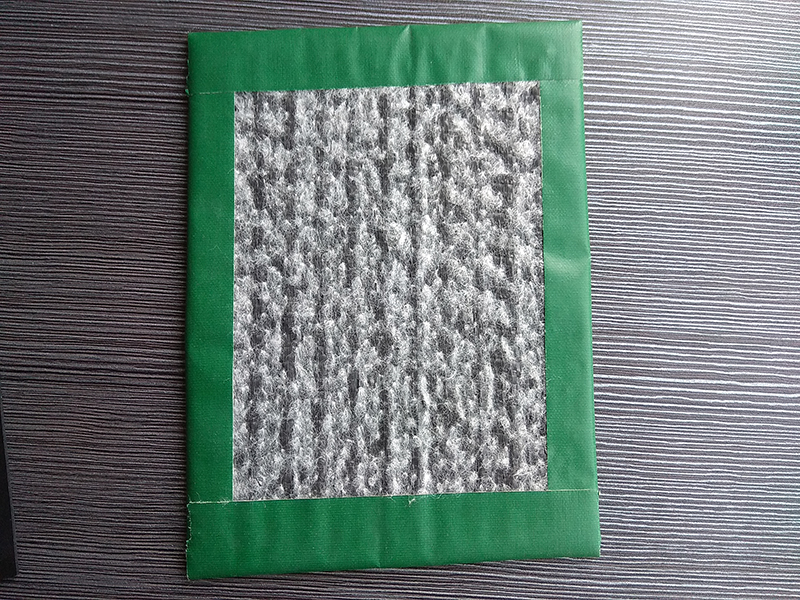

膨潤土防水毯按生產工藝可分為：針刺法鈉基膨潤土防水毯、針刺覆膜法鈉基膨潤土防水毯以及膠粘法鈉基膨潤土防水毯。
針刺覆膜法鈉基膨潤土防水毯，是在針刺鈉基膨潤土防水毯的非織造土工布的外表面上復合一層高密度聚乙烯土工膜。
膠粘法鈉基膨潤土防水毯，是用膠粘劑把膨潤土顆粒粘結到高密度聚乙烯板上，壓縮生產的一種鈉基膨潤土防水毯。
國內工程使用以針刺法及針刺覆膜法居多。
指標
| 序號 | 項目 | 技術指標 | |||
| GCL-NP | GCL-OF | GCL-AH | |||
| 01 | 膨潤土防水毯單位面積質量（g/m2） | ≥4000且不小于規定值 | ≥4000且不小于規定值 | ≥4000且不小于規定值 | |
| 02 | 膨潤土膨脹指數（mL/2g） | ≥24 | ≥24 | ≥24 | |
| 03 | 吸藍量(g/100g) | ≥30 | ≥30 | ≥30 | |
| 04 | 拉伸強度(n/100mm) | ≥600 | ≥700 | ≥600 | |
| 05 | 大負荷下伸長率(%) | ≥10 | ≥10 | ≥8 | |
| 06 | 剝離強度(n/100mm) | 非織造布與編織布 | ≥40 | ≥40 | / |
| 07 | PE膜與非織造布 | / | ≥30 | / | |
| 08 | 滲透系數(m/s) | ＜5.0×10＜5.0×10-11 | ＜5.0×10-12 | ＜5.0×10-12 | |
| 09 | 耐靜水壓 | 0.4MPa,1h無滲漏 | 0.4MPa,1h無滲漏 | 0.4MPa,1h無滲漏 | |
| 10 | 濾失量 | ≤18 | ≤18 | ≤18 | |
| 11 | 膨潤土耐失性（mL/2g） | ≥20 | ≥20 | ≥20 |
|
特點
防水機理為：膨潤土防水毯所選用的鈉基粒子膨潤土遇水可膨脹24倍以上，使其形成均勻的黏性高且濾失量低的膠體系統，在兩層土工布限制作用下，使膨潤土從無序變?yōu)橛行虻呐蛎洠掷m(xù)的吸水膨脹結果是讓膨潤土層自身達到密實，從而具有防水作用?？?jié)B靜水壓可達1.0MPa以上，滲透性5×10-11m/s ，單位面積膨潤土質量5kg/m2，膨潤土是無機材料，不會發生老化反應， 耐久性好，且不會對環境造成任何不利影響，屬環保材料。
1. 密實性：
鈉基膨潤土在水壓狀態下形成高密度橫隔膜，厚度約3mm時，它的透水性為5×10ˉ11m/s以下，相當于100倍的30cm厚度粘土的密實度，具有很強的自保水性能。
2. 的防水性能:
因為鈉基膨潤土系無機材料，即使經過很長時間或周圍環境發生變化，也不會發生老化或腐蝕現象,因此防水性能。
3. 施工簡便：
和其他防水材料比較，施工相對比較簡單，不需要加熱和粘貼。只需用膨潤土粉末和釘子、墊圈等進行連接和固定。施工后不需要特別的檢查，如果發現防水缺陷也容易維修。GCL是現有防水材料中施工工期短的。
4. 不受氣溫影響：
在寒冷氣候條件下也不會脆斷。
5. 防水材料和對象的：
鈉基膨潤土遇水時，具有20~28倍的膨脹能力，即使混凝土結構物發生震動和沉降，GCL內的膨潤土也能修補2mm以內混凝土表面的裂紋。
6. 綠色環保：
膨潤土為無機材料，對環境沒有特別的影響，具有良好的環保性能。
用途
-
增強路基，可地分配擴散載荷，提高路基的穩定性和承載力，延長使用壽命；
-
可承受更大的交變載荷；
-
防止路基材料流失造成的路基變形、開裂； 單向塑料土工格柵
-
使擋土墻后的填土自承能力提高，減少擋土墻的土壓力，節省費用，延長使用壽命，并降低維修費用；
-
結合噴錨混凝土施工方法進行邊坡維護，不僅可節省30%—50%的投資，而且可以縮短工期一倍以上；
-
在公路的路基和面層中加入土工格柵，可以降低彎沉，減少車轍，推遲裂縫出現時間3—9倍，可減少結構層厚度達36%；
-
適用于各種土壤，無需異地取材，省工省時；
-
施工簡單快捷，可大大降低施工成本。
施工方法
一、注意事項
-
膨潤土復合防水墊（GCL）的儲運應防水、防潮、防強烈陽光爆曬。儲存時地面應采取架空方法墊起，運現場的膨潤土復合防水墊（GCL）應在當日用完。
-
在進行下道工序或相鄰工程施工時，應對已完成工序的膨潤土復合防水墊（GCL）妥善保護，不得有任何人為損壞。
-
應盡量避免穿釘鞋、高跟鞋在膨潤土復合防水墊（GCL）上踩踏； 車輛等機械不得碾壓膨潤土復合防水墊（GCL）。
-
在GCL復合襯墊的施工中，已鋪完成的GCL應在當日完成HDPE膜的施工或鋪設300mm厚黏土保護層，當日不能完成HDPE膜或黏土保護層的施工，應對GCL進行覆蓋，以防下雨下雪而使GCL行水化及強烈陽光對GCL的爆曬。
-
對GCL單層襯墊的防滲、防水施工工程，在施工結束并驗收合格后，應迅速用比重大于2.0的土、砂子或石粒進行回填?；靥顣r為防止GCL的損壞，回填土中不能含有粒徑大于10mm以上的碎石，回填土厚度不應少于30cm?；靥钔翍?yīng)分級回填夯實，壓實度不能低于85%。
二、 施工方法
1、地下室外墻施工
-
施工前先墻面處理干凈，如有大于20cm的裂縫，缺口或蜂窩、麻面等，須用水泥砂漿修平，大于20cm的凸出物應剔除。
-
建議采用由下往上的順序鋪貼外墻面防水墊。防水墊可用2mm長鋼釘固定，也可用射釘槍固定，釘距為30cm；防水墊應以品字形分布，盡量避免有十字形疊口出現，重疊部分應大于10 cm；除了在防水墊搭接部位和邊緣部位需要用釘固定以外，整幅防水墊中間也需視其平整度加釘固定，務實防水墊緊湊安裝在墻面上，釘孔的處理用膨潤土膠泥，抹于釘蓋及墊片處。
-
外墻下面的防水墊要和底板預留的防水墊相接、固定，以達到形成一個完整的防水體系。接近地坪時在防水墊的收口部位用鐵制貼條壓住，并用鋼釘固定，然后涂漿狀膨潤土封口。
-
穿墻管道和預留洞采用膨脹止水條輔之以漿狀膨潤土密封。
-
防水墊在墻面施工搭接時，可采取以下兩種方法施工：
1).膨潤土膠泥涂抹于搭接縫處。
2).用膨潤土防水板裁成10cm寬的條狀，夾在搭接縫的中間，然后用釘固定。
-
防水墊鋪貼時，應使編織布一側朝向墻體，使無紡布面向外，即朝向回填土一側。
-
墻體的施工縫也須用膨潤土膠泥填于其中。
-
墻面施工的陰、陽角處應作成“八”字形部位加膨潤土防水棒，防水棒可用釘子及細鐵絲等固定。鋪貼防水墊時，把防水棒包在其內，特別是底板與墻體的陽角處。
-
防水墊施工搭接時，應按照高處的防水墊在外側，低處的防水墊在內側（緊貼在墻面上），以防水回填土?xí)r有異物進入搭接縫。
-
回填土施工：
1).為避免回填及夯實施工時對防水墊造成損壞，可考慮加防護板。防護板可用任何材質，只要能起到保護作用即可。
2).回填土應分級回填夯實，其密實度應可能短的時間內進行回填；
3).防水墊施工及檢驗完成后，應在盡可能短的時間內進行回填；
4).回填時應掉其中的石塊、木塊、混凝土塊或其它有尖角的雜質。
-
防水墊外墻面施工的檢驗：其檢驗內容除底板檢驗的項目以外，需對下列項目進行檢驗：
1).穿墻管部位的施工是否符合要求；
2).固定釘?shù)拈g距是否符合要求；
3).防水墊是否牢固；
4).回填土是否達到要求的密實度。
2、填埋場的施工
-
GCL的鋪設：
因鋪設場工程均為施工場面積大，作業時間較長，因此制定合理的施工方案，防水墊的施工須分若干工作面進行，并需與HDPE膜的施工進行協調。
1).填埋場工程適用于寬幅、大卷的防水墊，鋪設時宜采用機械施工。
2).分塊分區域進行防水墊的鋪設。
3).坡度較大的斜面可用塑料錨固釘加以固定。
4).鋪設時應使防水墊的無紡布面朝下（即朝向墊層一側），編織布面朝上（即朝準備鋪土工膜的一側）
5).所有已鋪設完的防水墊，在當天完成其上層HDPE膜的施工，以確保不會因雨雪天氣或太陽爆曬而使防水墊失去防水作用，因此要求事先制定好合理的施工方案。
6).若填埋場的設計僅用單層防水墊（GCL）作為防滲層時，在防水墊鋪設完成后，應于當日完成回填土的施工并壓實。
7).建議防水墊的搭接寬度≥30cm。
3、人工湖的施工
-
基層處理土質的基層要求平整并夯實，其上不得有草根及粒度≥20mm的碎石等雜質。
-
防水墊的裁切及鋪設:
本公司所產防水墊規格為幅寬≤6米，長度≤60米。裁切時可根據施工尺寸裁切，可橫向鋪設，也可縱向鋪設。防水墊鋪設時其所有接縫（橫向或縱向）處只需搭接，并在接縫處按0.4kg/m2的數量撒上膨潤土干粉（膨潤土膠泥）即可。接縫寬度≥25cm,一旦防水墊出現破損、發現有孔洞等缺陷或損傷時，應及時用膨潤土干粉（膨潤土膠泥）或用破損部位尺寸放大15cm以上的GCL及膨潤土干粉（膨潤土膠泥）進行局部覆蓋修補即可，邊緣部位按搭接的要求處理，當坡度較大時，可用專用鉚固釘固定以避免防水墊產生滑動。
-
保護層的施工:
當使用預制混凝土砌塊作保護層時，可在鋪設完成的防水墊上均勻鋪鋪撒約3-5cm厚的細砂或素土（細砂或素土中不能含有粒度大于2cm的石子或其它雜物）。然后進行混凝土砌塊保護層的施工，也可直接在防水墊上用水泥砂漿砌筑混凝土砌塊，其施工方法及要求同膜料防滲時保護層的施工要求。
三、施工注意事項
-
膨潤土防水毯可在負溫下使用，一般不宜在負溫度下進行施工。在負溫度下，屋面保溫層、找平層不易干燥，其中的多余水分如遭凍結，體積膨脹，容易導致卷材防水層開裂；待氣溫上升解凍時，水分蒸發，又容易造成卷材防水層起鼓。另外，由于冬季溫度低，散熱快，不易保證膨潤土防水毯膠結材料的使用溫度。防水卷材在負溫度下容易脆斷，鋪貼也比較困難，很難保證防水層的質量。
當有在冬季鋪貼膨潤土防水毯屋面防水層時，找平層宜采用現澆的膨潤土防水毯砂漿，或用已經干燥的鋼筋混凝土預制板，板縫之間用膨潤土防水毯砂漿嵌填。
施工時，應采取防寒措施，確保膨潤土防水毯膠結材料的使用溫度，否則很難達到規范要求粘貼膨潤土防水毯的每層熱膨潤土防水毯膠結材料的厚度不大于1.5mm的規定。負溫度下屋面防水層，好采取先鋪貼一層防水卷材層，確保該工程的屋面不滲漏，等氣溫轉暖，經檢查整修后，再按原設計要求鋪貼好膨潤土防水毯層和保護層
-
膨潤土防水毯基面處理:
1).潮濕度要求
膨潤土顆粒的吸水性很強,因此在生產、倉儲和運輸過程中要求保持干燥,但在施工過程中,只要求基層表面無明水流即可,一般的潮濕基面不會導致膨潤土毯提前膨脹,如基面流水無法處理時,要求進行臨時引排。
2).平整度要求
在對基面進行處理時,要求基面的平整度(凹坑的大深度與小直徑的比值)不大于1/6,且要求平緩過渡,不得出現直角等部位。但對于凹凸起伏比較規則的樁結構,其表面的平整度要求滿足轉彎半徑不小于40 cm即可,此時要對底板和側墻連接部位進行處理,保證底板和側墻處膨潤土毯能夠平滑過渡。 除要求膨潤土毯密貼在基層表面且不出現大的皺褶外,還 要處理好基層表面的毛糙部位。因為在噴射混凝土基面直接鋪設膨潤土毯時,毯體與基層的接觸面間往往存在很多微小的懸空部位,無法密貼,這樣在膨潤土膨脹時,會先填補這些微小孔洞,造成膨潤土顆粒的損失,而一旦地下水位反復變化時,會膨潤土顆粒帶走,影響膨潤土毯的防水效果。
